NPN和PNP有什么區別？

　　PNP與NPN三極管的區別

　　2個PN結的方向不一致。

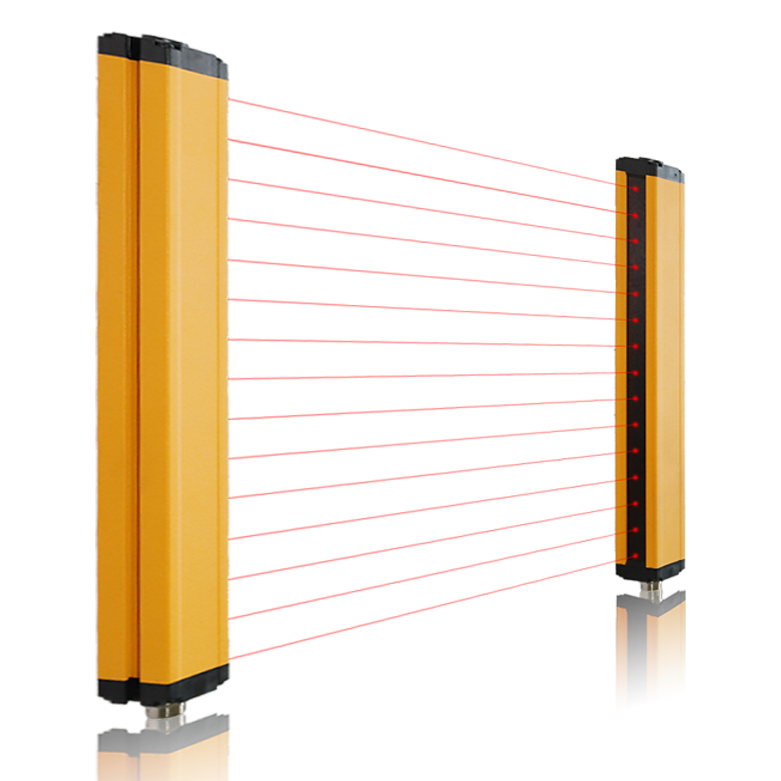

安全光幕　　PNP是共陰極，即兩個PN結的N結相連做為基極，另兩個P結分別做集電極和發射極;電路圖里標示為箭頭朝內的三極管。

　　NPN則相反。

　　接近開關NPN和PNP區別

　　先要搞清楚PNP、NPN 反射光纖 表示的意思是什么。P表示正、N表示負。PNP表示平時為高電位，信號到來時信號光電傳感器為負。NPN表示平時為低電位，信號到來時信號為高電位輸出.接近開關和光電開關只是檢測電路不同輸出相同。至于PLC接線，一般用NPN的較多。但多數的日本的PLC有日本型、世界型、和通用型。進入中國的多數為世界型和通用型?？芍苯佑肗PN型。接近開關和光電開關的電源正端接電源正、負接公共端、輸出接PLC的輸入端。

　　PLC的輸入類型是分漏式和源式的，前者指的是正信號輸入(可直接用PNP)，后者指的是負信號輸入(可直接用NPN)，否則必須用繼電器轉換后輸入。

　　傳感器的型式不一而足，不過一般用得最多的是兩線跟三線的，兩線的跟負載串聯。三線的多為開集極輸出，三根線分別為正負電源和輸出晶體管的集電極。傳感器的NPN和PNP是根據輸出晶體管的型號來的。NPN的負載是接在正電源與集電極之間，而PNP是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號，需要先給它一個負載，再根據它的輸出電壓來判斷。

　　PNP與NPN型傳感器根本的區別在哪?

　　PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電平和低電平。NPN輸出是低電平0，PNP輸出的是高電平1。
