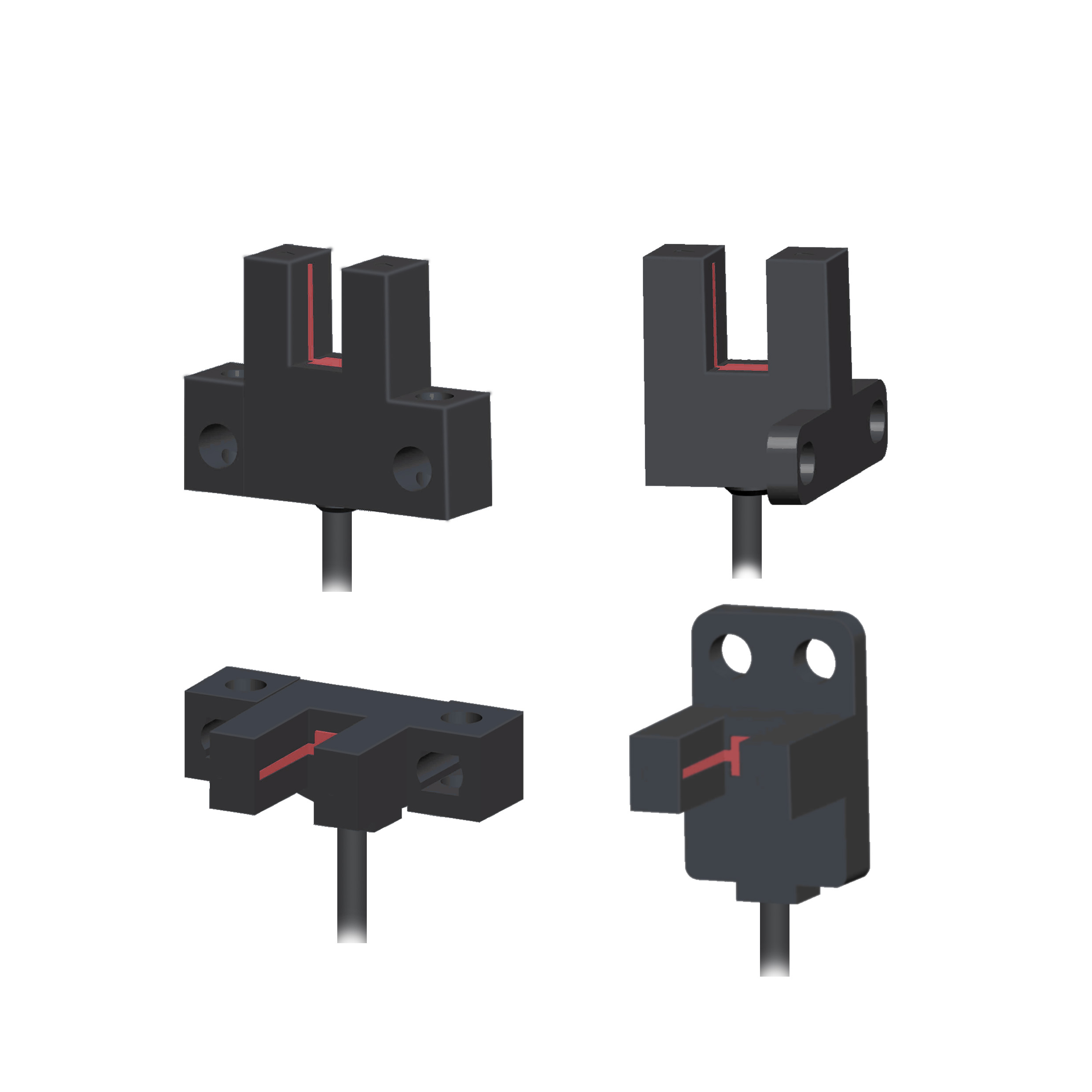

光電斷續器可分為中斷式和反射式兩種。中斷光電斷續器也被稱為槽型開關,通常是標準的U型結構。發射器和接收器做相同的塑料外殼,體積小的u型槽的兩側,形成一個光軸,兩者都可以可靠地對齊,提供了一種方便安裝和使用。當測試對象通過u形槽和阻塞光軸,據說光電開關檢測開關信號。槽光電開關可靠,適合高速檢測。

中斷光電斷續器叫做槽型光電開關,發光二極管可以直接使用直流驅動,也可以使用40 KHZ尖脈沖電流;紅外led正壓降約1.1 —— 1.3 V,驅動電流控制在20 ma。發射和接收,因?yàn)樗且粋€(gè)集成的光電開關。

中斷光電開關用于發射端和接收端分開,當有物體塊相關的信號。所以這種類型的光電開關大部分將用于屏幕。屏幕是由兩個圓柱結構是相對的,站,每數十毫米安裝一對紅外發射管和紅外接收管,形成了屏幕,當你有物體擋住了光線,傳感器信號報警。

根據對象窗簾擋住了光發射機和接收機的信號,當屏幕上可以應用于探測物體高度和寬度,也可以用于安全。

光電開關的結構組成和特性有哪些

在很多工業里面都會用到各種類型的接近開關，光電開關，但是大家對他的結構組合和特性都不是很清楚，今天我們就在這為大家簡單介紹下。在工業發展過程中,我們使用光電開關具有非常大的優勢,廣泛應用于不同的生產過程?！」怆婇_關是由發射器、接收器和檢測電路三部分組成。發射機目標發射光束,光束來源于半導體光源,發光二極管(LED),激光二極管和紅外發射二極管。光電開關通常具有良好的回差的特性,因此,即使是在小范圍內測試震動不會影響驅動器的輸出,從而使其在工作區中保持穩定。同時,自診斷系統還可以通過光顯示工作空間條件和穩定,隨時監視光電開關工作。
