測量光柵判斷板件的單雙張PCB
時間：2022-12-06
來源：
測量光柵主要用于檢測，測量產品是否符合規定要求。與普通的對射式光電傳感器一樣，包含相互分離且相對放置的發射器和受光器兩部分。
今天給大家分享一下用測量光柵判斷板件的單雙張應用案例。

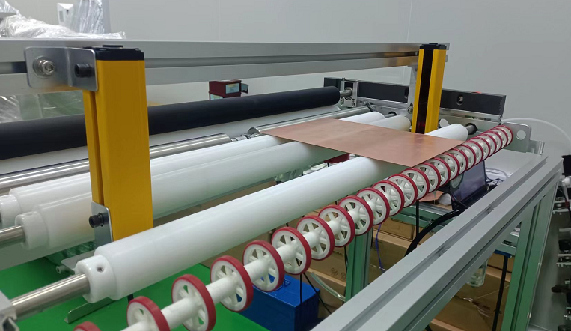

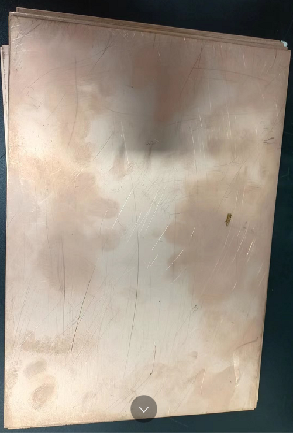

光柵型號是MTMG6202L01-X 交叉對射精度1mm，PLC:三菱FX3U。測量板件尺寸第一個是：253*182*0.8

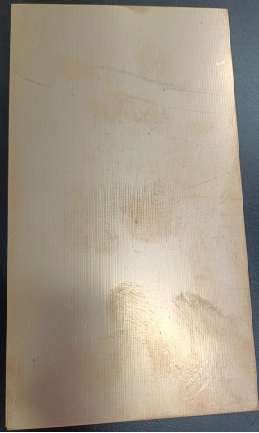

第二個個是：150*100*1mm
驗證方式：以板件厚度的1.5倍作為判斷標準
安裝距離：600mm
有效檢測高度：127mm

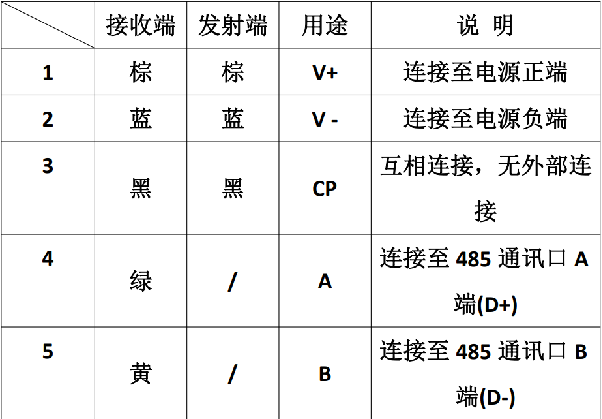

光柵接線：
測試過程：
1.與PLC通訊讀取高度數值
光柵出廠通訊格式
默認配置：
A：地址15
B:波特率19200bps
C:數據字節格式--1位起始位，8位數據位，偶校驗，1位停止位
需要更改通訊格式可以通過調試助手發送命令進行更改

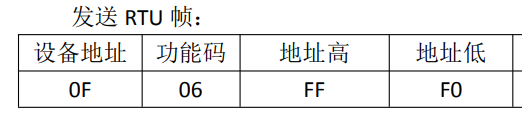

更改站號發送要改的數值到FFF0

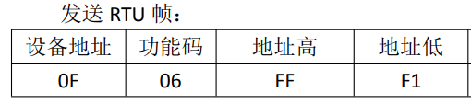

更改波特率發送要改的數值到FFF1 數值=波特率/100 列：96=9600/100

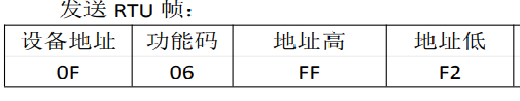

更改檢驗方式發送要改的數值到FFF2
數值：00-無校驗 01-奇校驗 02-偶校驗
2.PLC顯示高度與實際高度比較
1.驗證方式1：253*182*0.8 mm 單張 0.8mm厚度
253*182*0.8 mm 雙張1.6mm厚度
2.驗證方式2：150*100*1 mm 單張1mm厚度
150*100*1 mm 雙張2mm厚度
判斷方式：依據一片板厚度的1.5倍數值作為判斷標準
小于1.5倍值判斷為單張
大于1.5倍值判斷為雙張
1.0.8mm板件 單雙張檢測數據
次數 | 板厚 | 最小值 | 最大值 | OK/NG |
1 | 0.8 | 0 | 1 | OK |
2 | 0.8 | 0 | 1 | OK |
3 | 0.8 | 0 | 1 | OK |
4 | 0.8 | 0 | 2 | NG |
5 | 0.8 | 0 | 1 | OK |
6 | 0.8 | 0 | 2 | NG |
7 | 0.8 | 0 | 1 | OK |
8 | 0.8 | 0 | 1 | OK |
9 | 0.8 | 0 | 2 | NG |
10 | 0.8 | 0 | 2 | NG |
11 | 0.8 | 0 | 2 | NG |
12 | 0.8 | 0 | 1 | OK |
13 | 0.8 | 0 | 1 | OK |
14 | 0.8 | 0 | 1 | OK |
15 | 0.8 | 0 | 2 | NG |
單張數據
次數 | 板厚 | 最小值 | 最大值 | OK/NG |
1 | 1.6 | 0 | 3 | OK |
2 | 1.6 | 0 | 2 | OK |
3 | 1.6 | 0 | 3 | OK |
4 | 1.6 | 0 | 2 | OK |
5 | 1.6 | 0 | 2 | OK |
6 | 1.6 | 0 | 2 | OK |
7 | 1.6 | 0 | 2 | OK |
8 | 1.6 | 0 | 2 | OK |
9 | 1.6 | 0 | 2 | OK |
10 | 1.6 | 0 | 2 | OK |
11 | 1.6 | 0 | 3 | OK |
12 | 1.6 | 0 | 2 | OK |
13 | 1.6 | 0 | 2 | OK |
14 | 1.6 | 0 | 2 | OK |
15 | 1.6 | 0 | 2 | OK |
雙張數據
2. 1mm板件 單雙張檢測數據
次數 | 板厚 | 最小值 | 最大值 | OK/NG |
1 | 1 | 0 | 2 | NG |
2 | 1 | 0 | 1 | OK |
3 | 1 | 0 | 1 | OK |
4 | 1 | 0 | 1 | OK |
5 | 1 | 0 | 2 | NG |
6 | 1 | 0 | 1 | OK |
7 | 1 | 0 | 1 | OK |
8 | 1 | 0 | 1 | OK |
9 | 1 | 0 | 2 | NG |
10 | 1 | 0 | 1 | OK |
11 | 1 | 0 | 1 | OK |
12 | 1 | 0 | 2 | NG |
13 | 1 | 0 | 1 | OK |
14 | 1 | 0 | 1 | OK |
15 | 1 | 0 | 2 | NG |
單張數據
次數 | 板厚 | 最小值 | 最大值 | OK/NG |
1 | 2 | 0 | 2 | OK |
2 | 2 | 0 | 2 | OK |
3 | 2 | 0 | 3 | OK |
4 | 2 | 0 | 2 | OK |
5 | 2 | 0 | 2 | OK |
6 | 2 | 0 | 2 | OK |
7 | 2 | 0 | 2 | OK |
8 | 2 | 0 | 3 | OK |
9 | 2 | 0 | 2 | OK |
10 | 2 | 0 | 2 | OK |
11 | 2 | 0 | 3 | OK |
12 | 2 | 0 | 2 | OK |
13 | 2 | 0 | 2 | OK |
14 | 2 | 0 | 3 | OK |
15 | 2 | 0 | 2 | OK |
雙張數據
數據分析
1.0.8mm板件單張檢測數據 15次有6次NG
1mm板件單張檢測數據15次有5次NG
2.雙張檢測數據都能正常檢測
3.結論：測量光柵不能用作檢測單片檢知，會出現頻繁誤報警
1mm以上的物體能準確感知。
